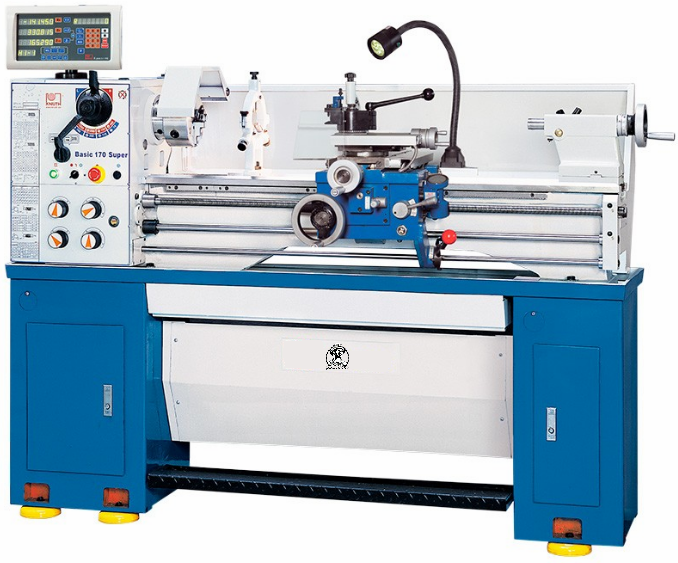

<div><span class="Estilo1">Engranajes de los cabezales endurecidos y rectificados. Puente de separación. Velocidad máxima del husillo de 2000 rpm. Cojinete del cabezal ajustable. Sistema de engranajes de cambio para cambiar la dirección de la alimentación. Plataforma de hierro fundido, guía en v doble, endurecida y rectificada. Función de interbloqueo para evitar el avance simultáneo del tornillo de avance y el eje de alimentación. Accionamiento principal y engranaje de alimentación lubricados por baño de aceite. Caja de placa frontal de pared doble con lubricación por baño de aceite. Todas las deslizaderas son ajustables </span>
<p class="Estilo1">indicador de posición de 3 ejes:</p>
<ul>
<DIV class="Estilo1">Mayor precisión. Tasa de errores más baja. Mayor productividad, lo que resulta en un valioso ahorro de tiempo para una mayor productividad. Indicador fácil de leer Funciones específicas para el operador. Práctica disposición del teclado. Resolución: 0,01/0,005 mm. Coordenadas predeterminadas. La posición del eje se mantiene cuando se apaga el indicador. C álculo del diseño de orificios circulares. Función de calculadora. Almacenamiento para 10 herramientas. Conmutación radio/diámetro. Conversión mm/pulg. Fácil expansión y funcionamiento sin necesidad de mantenimiento. Indicador para guía superior (Z0) y guía modular (Z1) separadas y en modo diferencial/acumulativo para tornos.</DIV>
</ul>
<ul>
<li><a href="javascript:void(null);" title="Opciones estándar">Opciones estándar</a></li>
</ul>
<div title="">indicador de posición de 3 ejes, mandril de 3 mordazas Ø 160 mm, mandril con placa frontal de 4 mordazas Ø 200 mm, placa frontal Ø 320 mm, cabeza de soporte de herramientas de cambio rápido WE, soporte de herramientas de cambio rápido WED 20100, soporte fijo e inactivo, incluye protector fijo contra salpicaduras (pared), protección del mandril, freno de pedal, base, luces halógenas, punto muerto, herramientas de funcionamiento, manual del usuario</div>
.
<ul>
<li><a href="javascript:void(null);" title="Datos técnicos">Datos técnicos</a></li>
</ul>
<div title="">
<div id="technical_data">
<table border="1" align="center" cellspacing="0" bgcolor="#333333" id="product-attribute-specs-table">
<colgroup>
<col width="50%" />
<col />
</colgroup>
<tbody>
<tr>
<th><div rel="7"><strong>Área de trabajo</strong></div>
<div>Largo máx. de la pieza de trabajo</div>
<div>diámetro de giro sobre plataforma</div>
<div>diámetro de giro sobre soporte</div>
<div>diámetro de giro sobre el puente de separación</div>
<div>Alcance del eje Z1</div>
<div>Largo del puente de separación</div>
<div>ancho de plataforma</div>
<div>rango de oscilación del carro superior</div>
<div> </div></th>
<td bordercolor="#000000" bgcolor="#FFFFFF"><div></div>
<div>
<div align="center">1.000 mm</div>
</div>
<div>
<div align="center">330 mm</div>
</div>
<div>
<div align="center">198 mm</div>
</div>
<div>
<div align="center">470 mm</div>
</div>
<div>
<div align="center">95 mm</div>
</div>
<div>
<div align="center">210 mm</div>
</div>
<div>
<div align="center">187 mm</div>
</div>
<div>
<div align="center">± 360 °</div>
</div>
<div> </div></td>
</tr>
<tr>
<th><div rel="54"><strong>ALCANCES</strong></div>
<div>Alcance del eje X</div></th>
<td bordercolor="#000000" bgcolor="#FFFFFF"><div></div>
<div>
<div align="center">170 mm</div>
</div></td>
</tr>
<tr>
<th><div rel="47"><strong>cabezal</strong></div>
<div>velocidad del husillo</div>
<div>diám. int. del husillo</div>
<div>montaje de husillo</div>
<div>unión cónica del husillo</div>
<div> </div></th>
<td bordercolor="#000000" bgcolor="#FFFFFF"><div></div>
<div>
<div align="center">(8) 70 - 2.000 min-1</div>
</div>
<div>
<div align="center">38 mm</div>
</div>
<div>
<div align="center">Camlock D1-4</div>
</div>
<div>
<div align="center">MK 5</div>
</div>
<div> </div></td>
</tr>
<tr>
<th><div rel="42"><strong>alimentación</strong></div>
<div>alimentación del eje X</div>
<div>alimentación del eje Z</div>
<div> </div></th>
<td bordercolor="#000000" bgcolor="#FFFFFF"><div></div>
<div>
<div align="center">0,014 - 0,38 mm/U</div>
</div>
<div>
<div align="center">0,052 - 1,392 mm/U</div>
</div>
<div> </div></td>
</tr>
<tr>
<th><div rel="23"><strong>cabeza móvil</strong></div>
<div>diámetro del eje hueco de la cabeza móvil</div>
<div>unión cónica de la cabeza móvil</div>
<div>recorrido del eje hueco de la cabeza móvil</div>
<div>ajuste transversal de la cabeza móvil</div>
<div> </div></th>
<td bordercolor="#000000" bgcolor="#FFFFFF"><div></div>
<div>
<div align="center">33 mm</div>
</div>
<div>
<div align="center">MK 3</div>
</div>
<div>
<div align="center">100 mm</div>
</div>
<div>
<div align="center">± 10 mm / ± 0.5"</div>
</div>
<div> </div></td>
</tr>
<tr>
<th><div rel="31"><strong>roscado</strong></div>
<div>roscado, métrico</div>
<div>roscado, Whitworth</div>
<div> </div></th>
<td bordercolor="#000000" bgcolor="#FFFFFF"><div></div>
<div>
<div align="center">(26) 0,4-7 mm</div>
</div>
<div>
<div align="center">(34) 4-56 GPZ</div>
</div>
<div> </div></td>
</tr>
<tr>
<th><div rel="3"><strong>capacidad de accionamiento</strong></div>
<div>clasificación del motor de accionamiento principal</div>
<div>voltaje de alimentación</div>
<div> </div></th>
<td bordercolor="#000000" bgcolor="#FFFFFF"><div></div>
<div>
<div align="center">1,5 kW</div>
</div>
<div>
<div align="center">380 V</div>
</div>
<div> </div></td>
</tr>
<tr>
<th><div rel="21"><strong>medidas y pesos</strong></div>
<div>dimensiones generales</div>
<div>peso</div>
<div> </div></th>
<td bordercolor="#000000" bgcolor="#FFFFFF"><div></div>
<div>
<div align="center">1.830x680x1.320 mm</div>
</div>
<div>
<div align="center">520 kg</div>
</div></td>
