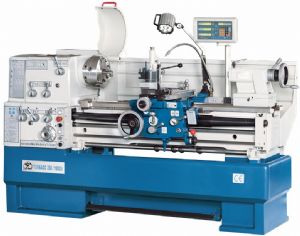

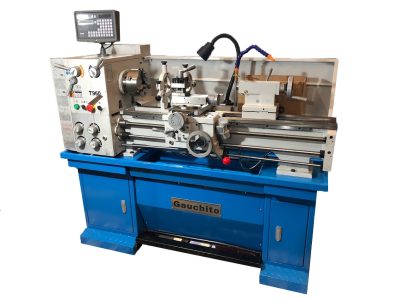

<div><span class="Estilo1">Plataforma de hierro fundido, con gran reborde. Guias modulares endurecidas por induccion y rectificadas con precision. Cabezal con montaje Camlock D1-4 pulg., diam. interno de 38 mm, accionado en 2 cojinetes de rodillos conicos ajustables. La cabeza movil puede moverse a 10 mm para torneado conico. Las guias son ajustables a traves de correderas conicas
</span>

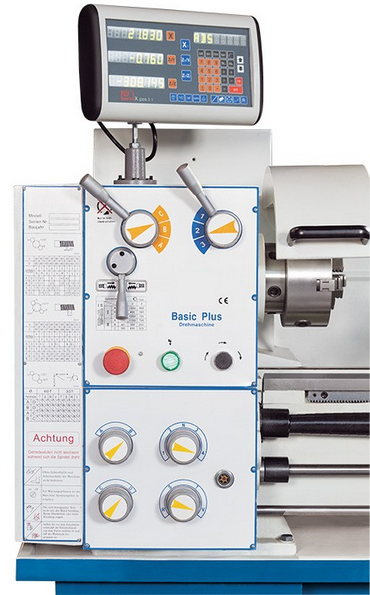

<p class="Estilo1">Indicador de posicion de 3 ejes:</p>
<p class="Estilo1">Mas precision. Tasa de errores mas baja. Mayor productividad, lo que resulta en un valioso ahorro de tiempo para una mayor productividad. Indicador facil de leer. Funciones especificas para el operador. Practica disposicion del teclado. Resolucion: 0,01/0,005 mm. Coordenadas predeterminadas. La posicion del eje se mantiene cuando se apaga el indicador .Calculo del diseño de orificios circulares. Funcion de calculadora. Almacenamiento para 10 herramientas. Conmutacion radio/diametro. Conversion mm/pulg.. Facil expansion y funcionamiento sin necesidad de mantenimiento. Indicador para guia superior (Z0) y guia modular (Z1) separadas y en modo diferencial/acumulativo para tornos.</p>
</div>
</div>
<ul>
<li><a href="javascript:void(null);" title="Opciones estandar">Opciones estandar</a></li>
</ul>

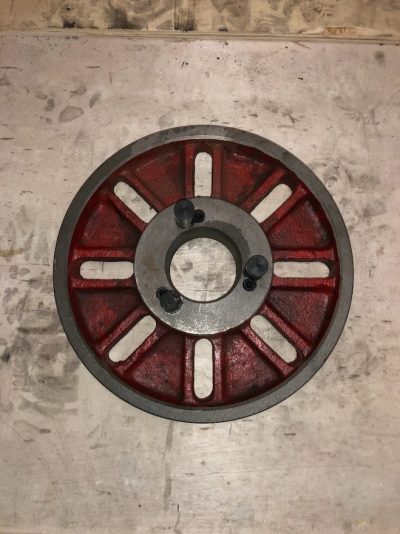

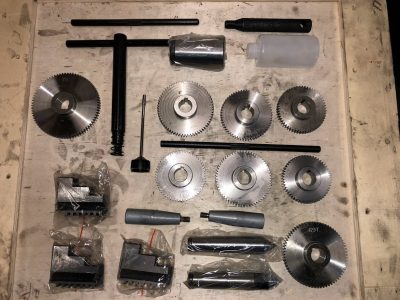

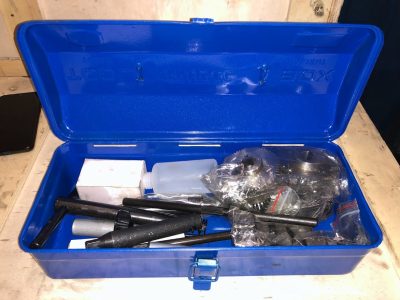

<div class="Estilo1" title="">Indicador de posicion de 3 ejes, mandril de 3 mordazas diametro 160 mm, mandril con placa frontal de 4 mordazas diametro 200 mm, placa frontal diametro 250 mm, soporte de herramientas de cambio rapido WAD 1675, cabeza de soporte de herramientas de cambio rapido WA, soporte fijo e inactivo, bandeja para lascas, incluye protector fijo contra salpicaduras (pared), proteccion del mandril, base, engranajes de cambio, manguitos reductores, punto muerto, calibre de rosca, herramientas de funcionamiento, manual del usuario.</div>
<ul>
<li><a href="javascript:void(null);" title="Datos técnicos">Datos técnicos</a></li>
</ul>
<div title="">
<div id="technical_data">
<table border="1" align="center" cellspacing="0" bordercolor="0" id="product-attribute-specs-table">
<colgroup>
<col width="50%" />
<col />
</colgroup>
<tbody>
<tr>
<th bgcolor="#333333"><div rel="7"><strong>Área de trabajo</strong></div>
<div>Largo máx. de la pieza de trabajo</div>
<div>diámetro de giro sobre plataforma</div>
<div>diámetro de giro sobre soporte</div>
<div>diámetro de giro sobre el puente de separación</div>
<div>Alcance del eje Z1</div>
<div>ancho de plataforma</div>
<div>rango del carro superior</div></th>
<td><div></div>
<div>
<div align="center">810 mm</div>
</div>
<div>
<div align="center">300 mm</div>
</div>
<div>
<div align="center">178 mm</div>
</div>
<div>
<div align="center">430 mm</div>
</div>
<div>
<div align="center">95 mm</div>
</div>
<div>
<div align="center">180 mm</div>
</div>
<div>
<div align="center">± 60 °</div>
</div></td>
</tr>
<tr>
<th bgcolor="#333333"><div rel="54"><strong>ALCANCE</strong></div>
<div>Alcance del eje X</div></th>
<td><div></div>
<div>
<div align="center">175 mm</div>
</div></td>
</tr>
<tr>
<th bgcolor="#333333"><div rel="47"><strong>cabezal</strong></div>
<div>velocidad del husillo</div>
<div>diám. int. del husillo</div>
<div>montaje de husillo</div>
<div>unión cónica del husillo</div>
<div> </div></th>
<td><div></div>
<div>
<div align="center">(9) 60 - 1.550 min-1</div>
</div>
<div>
<div align="center">38 mm</div>
</div>
<div>
<div align="center">Camlock D1-4</div>
</div>
<div>
<div align="center">MK 4</div>
</div>
<div> </div></td>
</tr>
<tr>
<th bgcolor="#333333"><div rel="42"><strong>alimentación</strong></div>
<div>alimentación del eje X</div>
<div>alimentación del eje Z</div>
<div> </div></th>
<td><div></div>
<div>
<div align="center">0,014 - 0,38 mm/U</div>
</div>
<div>
<div align="center">0,052 - 1,392 mm/U</div>
</div>
<div> </div></td>
</tr>
<tr>
<th bgcolor="#333333"><div rel="23"><strong>cabeza móvil</strong></div>
<div>diámetro del eje hueco de la cabeza móvil</div>
<div>unión cónica de la cabeza móvil</div>
<div>Alcance del eje hueco de la cabeza móvil</div>
<div>ajuste transversal de la cabeza móvil</div>
<div> </div></th>
<td><div></div>
<div>
<div align="center">32 mm</div>
</div>
<div>
<div align="center">MK 3</div>
</div>
<div>
<div align="center">100 mm</div>
</div>
<div>
<div align="center">± 10 mm / ± 0.5"</div>
</div>
<div> </div></td>
</tr>
<tr>
<th bgcolor="#333333"><div rel="31"><strong>roscado</strong></div>
<div>roscado, métrico</div>
<div>roscado, Whitworth</div>
<div> </div></th>
<td><div></div>
<div>
<div align="center">(26) 0,4-7 mm</div>
</div>
<div>
<div align="center">(34) 4-56 GPZ</div>
</div>
<div> </div></td>
</tr>
<tr>
<th bgcolor="#333333"><div rel="3"><strong>capacidad de accionamiento</strong></div>
<div>clasificación del motor de accionamiento principal</div>
<div>voltaje de alimentación</div>
<div> </div></th>
<td><div></div>
<div>
<div align="center">1,1 kW</div>
</div>
<div>
<div align="center">380 V</div>
</div>
<div> </div></td>
</tr>
<tr>
<th bgcolor="#333333"><div rel="21"><strong>Pesos y medidas </strong></div>
<div>Peso</div>
<div>Dimensiones generales </div>
<div> </div></th>
<td><div></div>
<div>
<div align="center">620 kg </div>
</div>
<div>
<div align="center">1.600x750x1.270 mm</div>
</div></td>
